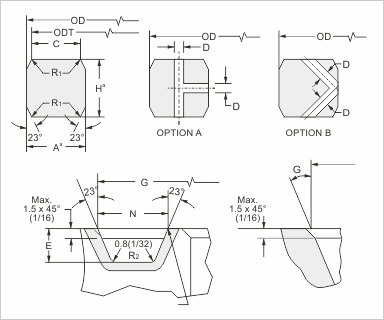

公差：（mm）
OD + 0.5，- 0 E + 0.8，- 0
口腔崩解片
C + 0.15 - 0克23 0 15′°°±
0.5＋0.2
HA + 0.2，- 0 R2最大值
aa + 0.2，- 0 D + 0，- 0.8
注1：
半徑應在8%到12%的墊片高度，h
注2：
在SBX環截面兩壓力通道孔防止壓力鎖時，連接是由水下。提供鉆井壓力通道孔兩種選擇。一個加寬容0,2 mm（0008）寬度和高度是允許的，只要在任何環的寬度或高度變化不超過0.1毫米（0004）沿整個圓周。
環號 | 尺寸 | |
mm | (in) | |
SBX149 | 19 | 3/4 |
SBX150 | 25 | 1 |
SBX151 | 46 | 1 11/16 |
SBX152 | 52 | 2 1/16 |
SBX153 | 65 | 2 9/16 |
SBX154 | 78 | 3 1/16 |
SBX155 | 103 | 4 1/16 |
SBX156 | 179 | 7 1/16 |
SBX157 | 228 | 9 |
SBX158 | 279 | 11 |
SBX159 | 346 | 13 5/8 |
SBX160 | 346 | 13 5/8 |
SBX161 | 422 | 16 5/8 |
SBX162 | 422 | 16 5/8 |
SBX163 | 476 | 18 3/4 |
SBX164 | 476 | 183/4 |
SBX165 | 540 | 21 1/4 |
SBX166 | 540 | 21 1/4 |
SBX169 | 131.18 | 5 1/8 |
